EOS保護和ESD保護,有什么區別?

發表日期:2022-11-09瀏覽:5223

有客戶問:“EOS保護和ESD保護有什么區別?”解答這個問題之前,有必要先弄明白什么是EOS?什么是ESD?接下來,國產電路保護器件品牌廠家東沃電子(DOWOSEMI)針對“EOS和ESD”這個話題詳細為您闡述。


一、什么是EOS和ESD?

1)EOS:Electrical Over Stress電性過應力是指當外界電流或電壓超過器件的最大規范條件時,器件性能會減弱甚至損壞。其特點:

√ 現象:高壓或者大電流導致芯片內部損壞,發熱,從而伴隨著外部燒糊的現象。
√ 產生原因:感應、累計浪涌等。
√ 特點:時間長(us級),電壓跟電流視情況而定。
√ 測試規范與方法:IEC61000-4-5,EOS tester(surge generator)。

2)ESD:Electron Static Discharge 靜電放電是指電荷從一個物體轉移到另一個物體,是一種客觀的自然現象。其特點:

√ 現象:有限的大量的電荷在不同電位體之間快速轉移的一種放電現象。
√ 產生原因:摩擦、接觸、耦合感應等。
√ 特點:時間短(ns級)、電壓高、電流大(A)。

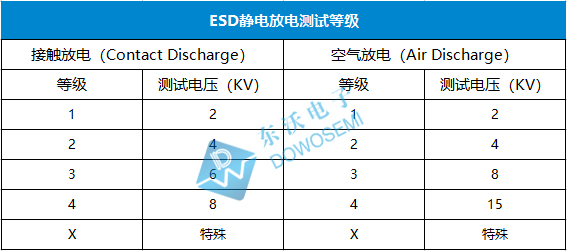

√ 測試規范與方法:IEC61000-4-2,ESD GUN。


二、EOS和ESD的區別

那么,EOS和ESD這兩者之間,有什么關系呢?一般來說,EOS描述的是ESD以外的極端現象。關于它們之間的區別,有哪些呢?從四方面來講解:

1)原因:

EOS:與設備運行或發電設備產生相關的電壓或電流;
ESD:快速釋放累積電荷;

2)時間:

EOS:持續時間與原始信號一樣長,沒有固定的限制;
ESD:一旦消耗了累積的電荷,ESD事件就不會再出現;

3)特征:

EOS:可以有任何物理上可能的波形,因?yàn)镋OS的來源通常是不可預測的;
ESD:具有特定的波形;

4)發生:

EOS:大多數是(但不總是)周期性和可重復的;
ESD:非周期性和不可重復(不能保證累積靜電);

三、EOS防護和ESD保護

綜上所述,可知,EOS和ESD不是一回事,這點是非常重要的。與ESD引起的故障相比,EOS損壞更為常見;ESD防護針對的是ESD而不是EOS保護。具體有關EOS保護方案設計和ESD靜電防護方案設計及ESD靜電保護二極管選型,可直接咨詢您的專屬電子工程師:136 7581 6901(微信同號)朱工
