快恢復整流二極管是二極管中的一種，開關特性好、反向恢復時間短，在開關電源、PWM脈寬調制器、變頻器等電子電路中經常能看到它的身影?？旎謴?fù)整流二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

快恢復整流二極管種類很多，型號齊全，查看二極管品牌廠家東沃電子（DOWOSEMI）快恢復二極管產品手冊可知，根據封裝分類有：R-1、R-6、DO-41、DO-15、DO-27、A-405、SOD-123FL、DO-214AC、DO-214AA、DO-214AB、SMAF、SMBF、SMA-W、SMB-W等等；根據正向電流分類有：50V、100V、200V、400V、600V、800V、1000V；根據正向電流分類有：1A、1.5A、2A、3A、3.5、5A、6A等等。接下來，東沃電子重點要分享的是：正向電流1A的快恢復整流二極管常用型號。

1）R-1封裝二極管：1F1（50V）、1F2（100V）、1F3（200V）、1F4（400V）、1F5（600V）、1F6（800V）、1F7（1000V）；

2）DO-41封裝二極管：1N4933（50V）、1N4934（100V）、1N4935（200V）、1N4936（400V）、1N4937（600V）、BA157（400V）、BA158（600V）、BA159（1000V）、FR101（50V）、FR102（100V）、FR103（200V）、FR104（400V）、FR105（600V）、FR106（800V）、FR107（1000V）、FR101G（50V）、FR102G（100V）、FR103G（200V）、FR104G（400V）、FR105G（600V）、FR106G（800V）、FR107G（1000V）；

3）A-405封裝二極管：BA157S（400V）、BA158S（600V）、BA159S（1000V）、FR101S（50V）、FR102S（100V）、FR103S（200V）、FR104S（400V）、FR105S（600V）、FR106S（800V）、FR107S（1000V）；

4）SOD-123FL封裝二極管：DRS1A（50V）、DRS1B（100V）、DRS1D（200V）、DRS1G（400V）、DRS1J（600V）、DRS1K（800V）、DRS1M（1000V）；

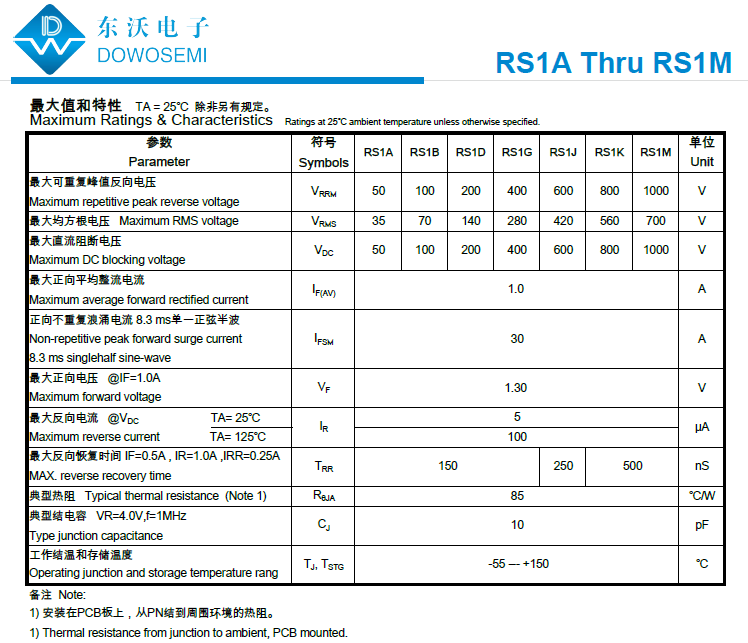

5）DO-214AC封裝二極管：RS1A（50V）、RS1B（100V）、RS1D（200V）、RS1G（400V）、RS1J（600V）、RS1K（800V）、RS1M（1000V）；

6）SMAF封裝二極管：RS1AF（50V）、RS1BF（100V）、RS1DF（200V）、RS1GF（400V）、RS1JF（600V）、RS1KF（800V）、RS1MF（1000V）；

7）SMA-W封裝二極管：RS1A-W（50V）、RS1B-W（100V）、RS1D-W（200V）、RS1G-W（400V）、RS1J-W（600V）、RS1K-W（800V）、RS1M-W（1000V）；

具體快恢復整流二極管參數詳情，詳見對應型號產品手冊。當然，如果您找不到產品規格書，您也可以咨詢東沃電子銷售工程師：136 7581 6901（微信同號）朱工
