在需要超高速傳輸信號的場合，如HDMI接口、DVI接口、USB2.0端口、USB3.0端口、手機天線等通訊領域，其傳輸速率在3Gbps以上，如果ESD靜電保護器件的結電容大于1pF時，其會對信號的完整性傳輸帶來影響。為此，為了解決這個問題，東沃電子新推出了基于最新技術的高分子ESD靜電保護元器件。高分子ESD靜電保護元器件是由聚合物（POLYMER）電壓誘變材料和高電分子材料核心制成的，具備了普通ESD靜電二極管的優點，保護IC免受浪涌靜電威脅和損壞。

東沃電子推出的高分子ESD靜電保護元器件PESD0402V5，其產品的結電容值低至0.05pF，完全適合超高速傳輸?shù)膽脠龊稀２榭?a href="http://www.kslqcb.com/about/index/143.html" target="_blank" title="東沃電子" style="color: rgb(0, 112, 192); text-decoration: underline;">東沃電子“ESD-PESD0402V5 Datasheet”產品規格書可知：

1）高分子ESD靜電保護元器件 PESD0402V5特性

√ 為高速、低壓應用提供最好的ESD保護
√ 符合Rohs標準，無鹵素
√ 超低結電容0.05pF
√ 低漏電流（<10nA）
√ 貼片雙向、單線保護
√ 快速響應時間（<1ns）

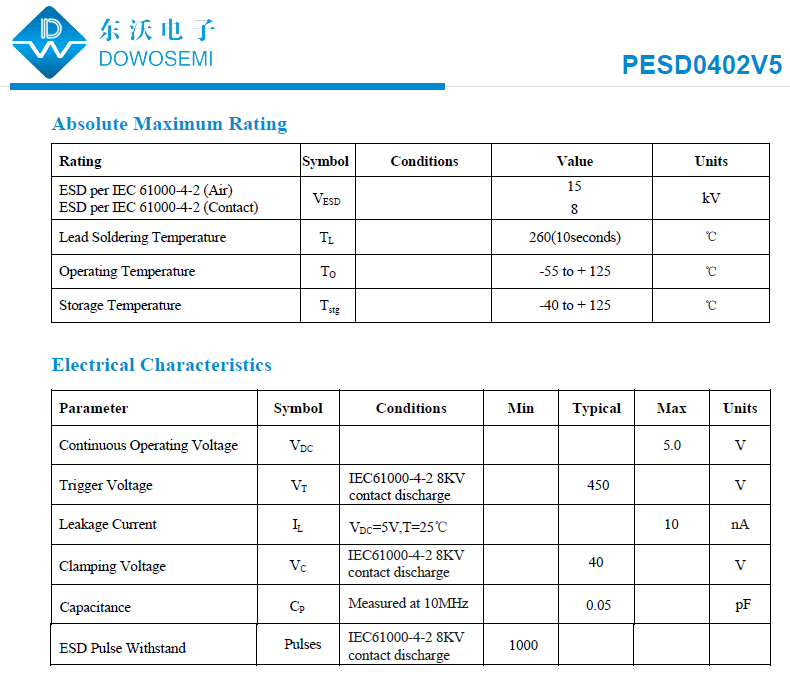

2）高分子ESD靜電保護元器件 PESD0402V5參數

· 工作電壓：5V
· 觸發電壓：450V
· 漏電流：10nA
· 鉗位電壓：40V
· 結電容：0.05pF
· 封裝形式：0402

3）高分子ESD靜電保護元器件 PESD0402V5應用

√ 智能手機/移動互聯網設備
√ 筆記本/臺式電腦
√ 天線
√ 高速以太網
√ USB 2.0和USB 3.0

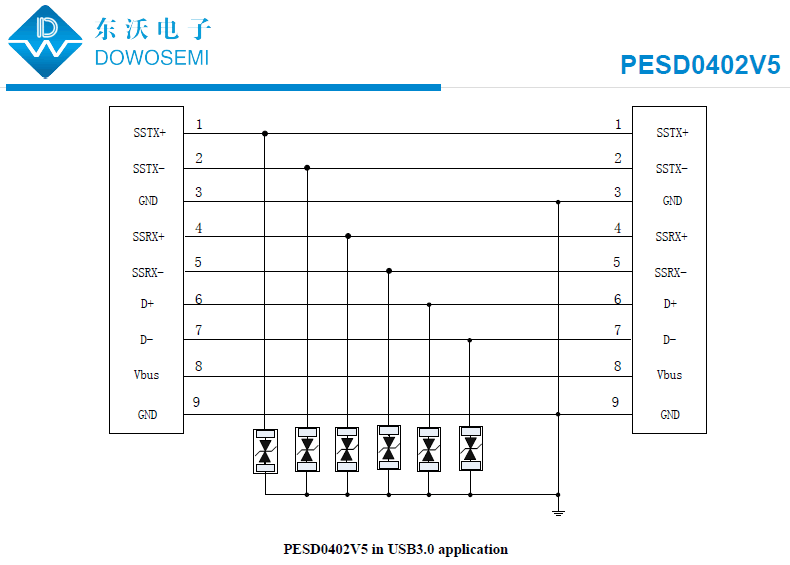

ESD靜電保護元器件PESD0402V5在USB3.0端口的應用方案圖，如下所示：

關于超低電容高分子ESD靜電保護元器件PESD0402V5相關知識就分享到這兒了。東沃電子推出的PESD0402V5現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
