ESD二極管保護原理及選型指導

發表日期:2021-06-03瀏覽:964

提及電路保護器件,腦海里自然而然出現的是:ESD二極管、TVS瞬態抑制二極管、壓敏電阻、自恢復保險絲、陶瓷氣體放電管等等。接下來重點要分享的是有關ESD二極管的話題。關于ESD二極管,您知道多少呢?ESD二極管如何選型?ESD二極管有哪些封裝呢?


ESD二極管工作原理

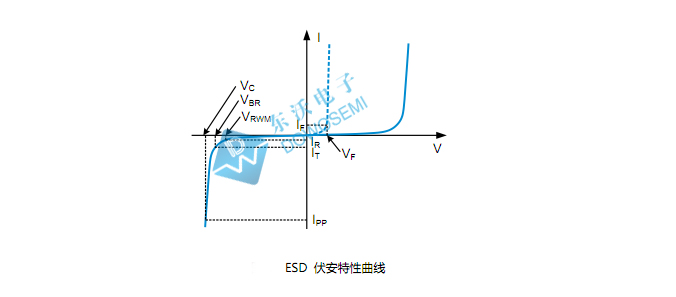

當系統沒有異常干擾時,正常工作時,ESD靜電保護二極管可以忽略不計,不起任何作用。但是當外部接口電壓超過ESD二極管的擊穿電壓時,ESD二極管開始起作用,并將電流分流到地。

ESD有三種模型,分別是人體模型(HBM)ESD(為了芯片生產、組裝、運輸過程而設計)、帶電裝置模型(CDM)ESD(為了芯片生產、組裝、運輸過程而設計)、IEC61000-4-2 ESD(為日常使用設計)。其中IEC61000-4-2等級為日常接觸等級,正常情況下,分為4級:

等級1:接觸放電電壓2KV、空氣放電電壓2KV
等級2:接觸放電電壓4KV、空氣放電電壓4KV
等級3:接觸放電電壓6KV、空氣放電電壓8KV
等級4:接觸放電電壓8KV、空氣放電電壓15KV

如何選擇ESD二極管?

那么,重點問題來了,ESD二極管那么多,如何正確選型呢?

1)計算接口信號幅值的范圍來確定ESD保護產品的工作電壓。
2)根據信號類型決定使用單向或雙向的ESD靜電保護二極管。單通道雙向ESD二極管的優勢在于可以任意pin腳可接地,為設計提供便利。
3)根據信號速率決定該接口可接受的最大寄生電容。信號速率越高,要求ESD二極管的結電容越小。
4)根據電路系統的最大承受電壓沖擊,選擇適合的鉗位電壓;
5)確保ESD二極管保護產品可達到或超過IEC 61000-4-2 level4;


ESD二極管型號封裝

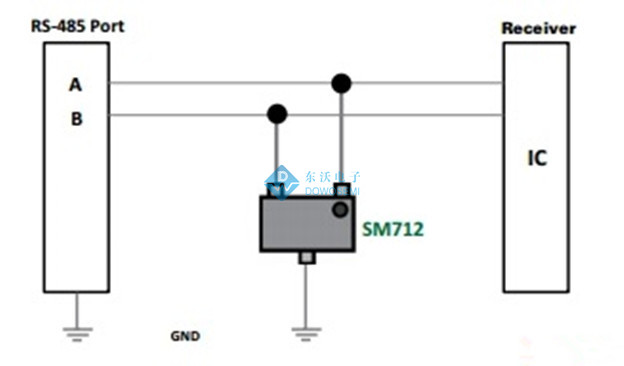

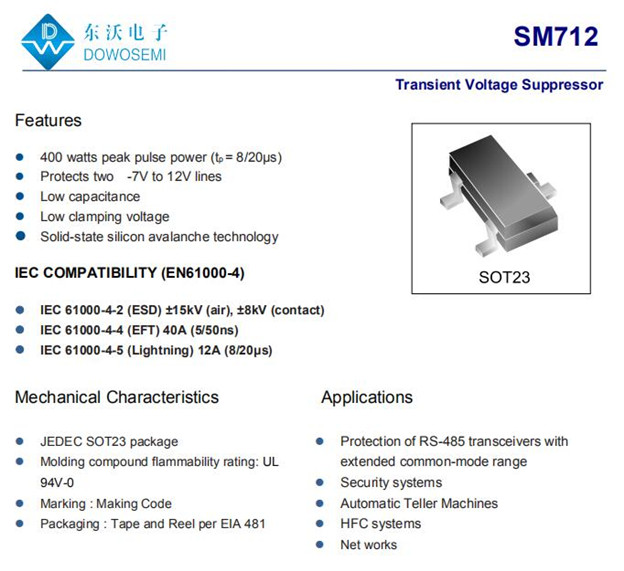

ESD二極管型號有很多,除了一些常規料號SM712、PSM712、PESD1CAN、PESD2CAN、NUP21055L、RCLAMP0524P、SR05-4、SRV05-4等等,不同廠家供應的ESD,型號命名方式不一樣。為此,ESD二極管廠家一般都是器件的封裝形式歸類到,ESD二極管封裝形式有哪些呢?

品牌DOWO(東沃)供應的ESD二極管,其封裝形式主要有:SOT-23、SOD-323、DFN0603-D、DFN1006-2L、SOD-323F、DFN-2L、SOD-523、SOT-23-6L、DFN2010-8L、DFN-8L、DFN-10L、SO-8、SOD-923、DFN1.7*1.0-6L、DFN-6L、DFN3.8*1.0-9L、DFN1610-6L、SOT-363、SOT-563、DFN2.5x1-10L、MSOP 10L、SOT-363、DFN4.1x2-10L、DFN-18L、SOT-143……ESD靜電防護方案設計、器件選型、樣品測試、國產替代等等,一站式咨詢東沃產品經理:136 7581 6901(微信同號)朱經理
