關于“ESD二極管有方向嗎？有極性嗎？”這個話題，電路保護器件廠家東沃電子經常能收到這樣的咨詢。接下來，我們就緊緊圍繞這個話題，帶您一起走進ESD二極管的“世界”！

細心的新老電子工程師會發現，TVS瞬態抑制二極管都是兩只腳的，而ESD二極管，不僅有兩只腳的，還有三只腳的、五只腳、八只腳等等。TVS二極管方向很好區分，單單根據型號或?qū)嵨锞湍軌騾^(qū)分出來是單向還是雙向。以東沃SM8S36A和SM8S36CA為例，可知，SM8S36A是單向TVS，SM8S36CA是雙向TVS。同時，根據料號的實物也可以看出，有陰極線的一端為負極，是單向TVS，焊接的時候，需要注意正負極性。

然而，當拿到一個ESD二極管物料時，很多新老電子工程師無從下手，不得不求助于供應商并索取規格書，在供應商的幫助和支持下才解決了其問題的。最常見的一個問題，ESD二極管方向極性的判斷。ESD二極管封裝多樣，型號齊全，不同品牌廠商的供應的ESD二極管，型號命名各有差異。東沃DW03M2T-B-S和DW03M2T-S，查看對應產品手冊資料可知，這兩者的區別在于芯片內部電路圖前者是雙向，后者是單向的。SOT-23封裝，三只腳，DW03M2T-S單向ESD二極管，在焊接時，是不需要區分正負極性的。

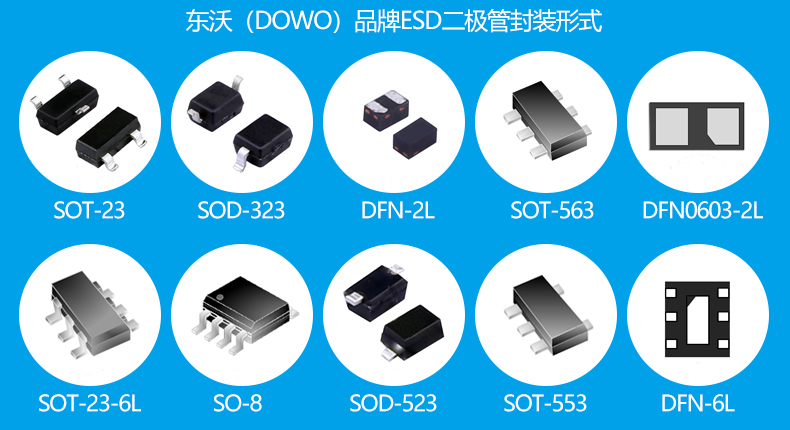

ESD二極管封裝SOD-323、SOD-523、SOD-323F、SOD-723、SOD-923等，是兩只腳的，有單向和雙向之分，單向ESD二極管，器件表面有根陰極線，有陰極線的一端是負極，在焊接時，跟TVS二極管一樣，需要區分正負極性。

總而言之，ESD二極管在實際應用中，多只腳焊接時不用區分正負極性；兩只腳焊接時，需要判斷是單向還是雙向，單向ESD有陰極線的一端為負極，另一端為正極；雙向ESD焊接時，不需要區分。如果還不明白，可查看對應料號產品手冊資料中的“PIN Configuration ”圖便知。當然，如果還有疑問，也可直接咨詢ESD二極管廠家東沃電子：137 5773 6996（微信同號）余經理
