170V瞬態TVS二極管5.0SMDJ170A和5.0SMDJ170CA

發表日期:2022-04-02瀏覽:871

瞬態抑制TVS二極管工作電壓范圍從3.3V-600V,甚至更高,不同系列TVS二極管工作電壓范圍不一樣。常有客戶對TVS二極管的工作電壓選擇非常明確,直奔主題前來東沃電子咨詢。近段時間,常有客戶咨詢170V電壓TVS管,5.0SMDJ170CA雙向TVS管參數,5.0SMDJ170A和5.0SMDJ170CA有什么區別……

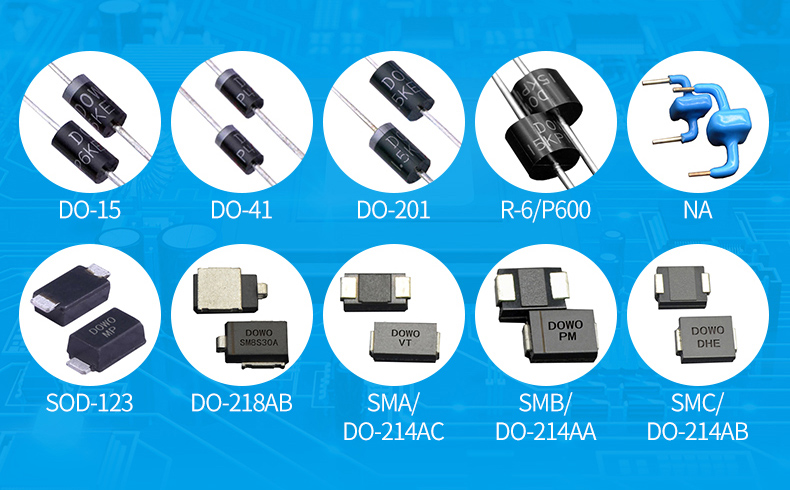

查閱?wèn)|沃電子TVS瞬態抑制二極管產品手冊可知,工作電壓170V的TVS管具體型號有:

1)SOD-123封裝TVS:SMF170A、SMF170CA;
2)DO-214AC封裝TVS:SMAJ170A、SMAJ170CA;
3)DO-15封裝TVS:SA170A、SA170CA;
4)DO-214AA封裝TVS:SMBJ170A、SMBJ170CA、TPSMBJ170A、TPSMBJ170CA;
5)DO-214AB封裝TVS:SMCJ170A、SMCJ170CA、SMDJ170A、SMDJ170CA、5.0SMDJ170A、5.0SMDJ170CA;
6)P600封裝TVS:3KP170A、3KP170CA、5KP170A、5KP170CA、15KP170A、15KP170CA、30KP170A、30KP170CA;

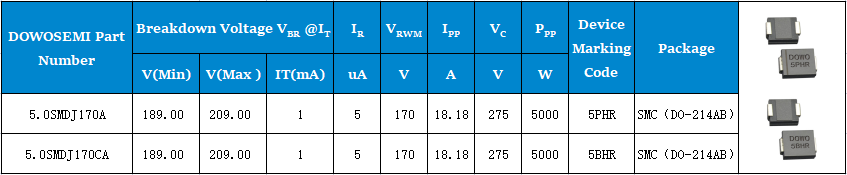

其中SOD-123、DO-214AC、DO-214AA、DO-214AB屬于貼片SMD封裝,DO-15、P600屬于直插封裝,查看各型號規格書,您會發現,它們的工作電壓、鉗位電壓、擊穿電壓參數是一樣的,不同的是峰值脈沖電流、功率和封裝。查看東沃5.0SMDJ170A和5.0SMDJ170CA產品手冊可知,其具體參數如下:

最小擊穿電壓Breakdown Voltage VBR:189.00V
最大擊穿電壓Breakdown Voltage VBR:209.00V
漏電流Maximum Reverse Leakage:5uA
工作電壓Working Peak Reverse Voltage:170V
峰值脈沖電流 Maximum Reverse Surge Current:18.18A
鉗位電壓Maximum Clamping Voltage:275V
封裝Package:DO-214AB (SMC)

5.0SMDJ170A是單向TVS管,絲印標識為:5PHR;5.0SMDJ170CA是雙向TVS管,絲印標識為:5BHR,5.0SMDJ170A和5.0SMDJ170CA之間的區別,就在于應用上的不同。在實際應用匯總,雙向TVS管5.0SMDJ170CA可以替代單向TVS管5.0SMDJ170A。關于TVS管型號、選型、應用,具體信息,建議咨詢東沃電子產品產品工程師:136 7581 6901(微信同號)朱工
