百兆以太網口浪涌靜電防護方案

發表日期:2019-04-23來源:www.kslqcb.com瀏覽:1422

一、應用背景

1)全球氣候變暖,雷雨天氣增多;

2)網絡設備雷擊損壞后,危害大;

3)網絡設備雷擊損害后,維修成本高;

4)高浪涌防護設備成為行業趨勢;


二、方案詳解

? 選用GDT在變壓器前端做共模(八線)浪涌防護;

? 網絡變壓器后級用體積小,結電容低的TVS吸收差模能量,該TVS反應時間快,兼顧防護靜電功能;

? 符合802.11電氣標準;

? 滿足IEC61000-4-5、GBT17626.5等浪涌測試標準;

? 滿足IEC61000-4-2、GBT17626.2等靜電測試標準;

三、方案應用

工業/家用電腦/筆記本、交換機/路由器、槍擊設備、網絡打印機、機頂盒、智能交通系統、其他含以太網端口設備;

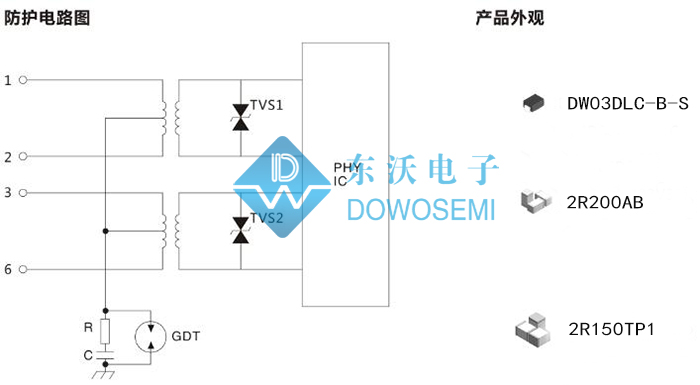

四、防護電路圖


五、保護器件詳解

1)陶瓷氣體放電管:2R200AB

直流標稱電壓(V):200V

沖擊擊穿電壓(1KV/μs):< 750 V

耐脈沖沖擊電流(8/20μs):1 KA

極間電容Cp:< 0.6 pF

絕緣電阻:> 1 GΩ

2)陶瓷氣體放電管:2R150TP1

直流標稱電壓(V):150 V

沖擊擊穿電壓(1KV/μs):≤ 500 V

耐脈沖沖擊電流(8/20μs):2 KA

極間電容Cp:≤  1 pF

絕緣電阻:≥ 1 GΩ

3)ESD靜電二極管:DW03DLC-B-S

PPP:350W

VRWM:3.3V

VB:4.0V-7.0V

ID:1μA

防靜電能力(接觸/空氣):8KV/15KV

結電容(f=1MHz):1pF

封裝:SOD-323

更多電路安全防護解決方案,專業的被動器件供應廠商,東沃電子,免費為您答疑解惑,免費提供產品選型服務!咨詢熱線:136 7581 6901(微信同號)朱工
