24V系統車燈浪涌保護設計方案圖
發表日期：2020-10-12來源：www.kslqcb.com瀏覽：1523

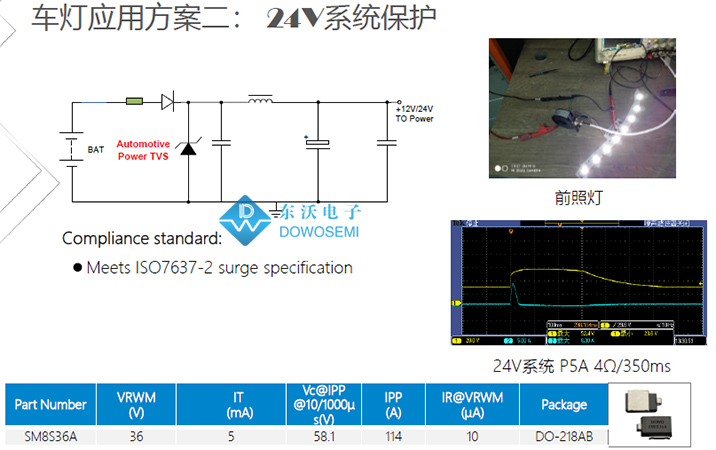

24V系統車燈浪涌保護設計方案圖：
從圖中可以看出，為了免受浪涌的威脅和損壞，在電路保護中選用了一顆汽車級TVS二極管SM8S36A，反應速度快、殘壓低、符合AEC-Q101標準，共差模防護，滿足ISO7637-2 surge specification。被動元器件SM8S36A是一種高效型的浪涌電路保護器件，具體參數：
峰值脈沖功率：6600W
封裝：DO-218AB
工作電壓：36V
最小擊穿電壓：40.00V
最大擊穿電壓：44.20V
漏電流：10μA
峰值脈沖電流：114.00A
鉗位電壓：58.1V
汽車級TVS二極管種類繁多，型號齊全，SM8S36A是SM8S系列中的一種型號。想了解更多有關汽車車燈浪涌防護方案及汽車級TVS二極管在汽車電子產品中的應用，可前來與東沃溝通交流：136 7581 6901（微信同號）朱工
