100M百兆POE接口防浪涌防靜電保護方案有很多，接下來要分享的是TVS瞬態電壓抑制二極管5.0SMDJ58CA、SMCJ58CA和ESD靜電保護二極管DW03DLC-B在100M百兆POE接口防護方案中的應用，具體方案圖如下：

從方案圖中可以看出，選用了TVS二極管5.0SMDJ58CA和SMCJ58CA為100M百兆POE接口防浪涌過電壓，選用了ESD二極管DW03DLC-B免受靜電的傷害。5.0SMDJ58CA、SMCJ58CA、DW03DLC-B具體參數詳情如下：

1）TVS二極管5.0SMDJ58CA，雙向貼片

峰值脈沖功率：5000 W
峰值脈沖電流：53.42 A
最小擊穿電壓：64.4 V
最大擊穿電壓：71.2 V
工作電壓：58 V
鉗位電壓：93.6 V
漏電流：5 uA

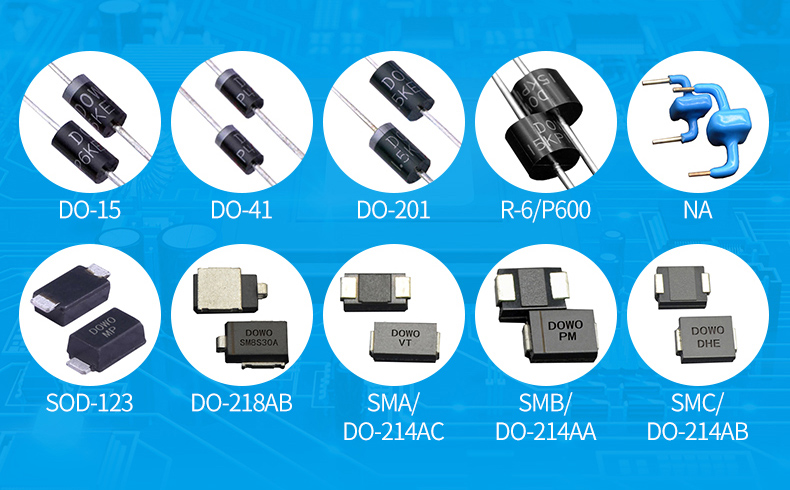

封裝形式：SMC/DO-214AB

2）TVS二極管SMCJ58CA，雙向貼片

峰值脈沖功率：1500 W
峰值脈沖電流：16.03 A
最小擊穿電壓：64.4 V
最大擊穿電壓：71.2 V
工作電壓：58 V
鉗位電壓：93.6 V
漏電流：1 uA
封裝形式：SMC/DO-214AB

3）ESD二極管DW03DLC-B，雙向貼片

峰值脈沖功率：350 W
最小擊穿電壓：4.0 V
工作電壓：3.3 V
鉗位電壓：7.0 V
漏電流：1 uA
封裝形式：SOD-323
結電容：1pF

想了解更多有關100M百兆POE接口防浪涌防靜電保護方案和電路保護器件5.0SMDJ58CA、SMCJ58CA、DW03DLC-B產品參數、手冊、應用等，可隨時關注和咨詢我們：136 7581 6901（微信同號）朱工
